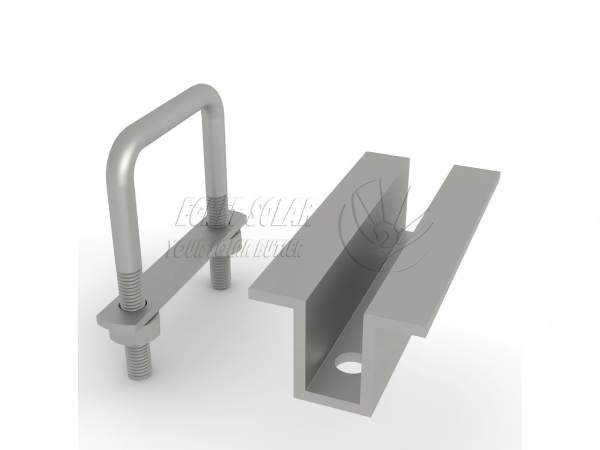

Dual U Bolt Eguzki Erdiko Besarkada

Egret biko U bolt eguzki-erdiko euskarria erabiltzen da bi aldeetako eguzki-panelak ondoko bi eguzki-panel fotovoltaikoen arteko erdiko posizioan finkatzeko. Eguzki erdiko clamp arrunta ez bezala etaamaierako besarkada, besarkaderaren gorputza luzeagoa da, 80-100 mm-koa, eta ondorioz indarraren banaketa uniformeagoa da eta buffer-egitura bat osatuz aluminio fotovoltaikoko markoa estutu eta urratu ez dadin.

Produktuaren luzera estandarrak 80-100 mm-koak ditu, eta beste luzera pertsonalizatu batzuk onartzen dira. Bateragarria da merkatuan dagoen 30/35/40 mm-ko modulu fotovoltaiko nagusiarekin; U formako altuera pertsonalizatu daiteke altzairu karratuen habe nagusien zehaztapen ezberdinekin bat etortzeko.

PRODUKTUAREN PARAMETROAK

Pertsonalizazio argibideak

Aluminiozko Besarkada Luzera Aukera: 80mm-tik 120mm-ra

PV panelen markoaren altuera egokia: 30 eta 40 mm

U-bolt irekiera zabalera (hodi angeluzuzeneko habe nagusietarako egokia): 40/60/80/100mm, 40×60, 50×80, 50×100, etab. euskarri angeluzuzenetarako egokia

U Bolt PV finkagailuaren diametroa: normalean M8 eta M6

Euskarri-erraila hodi biribila bada, U formako torloju biribildua erabil dezakezu; U formako altzairua erabiltzen bada, erabil dezakezuEguzki erdiko euskarria plastikozko azkoinarekin .

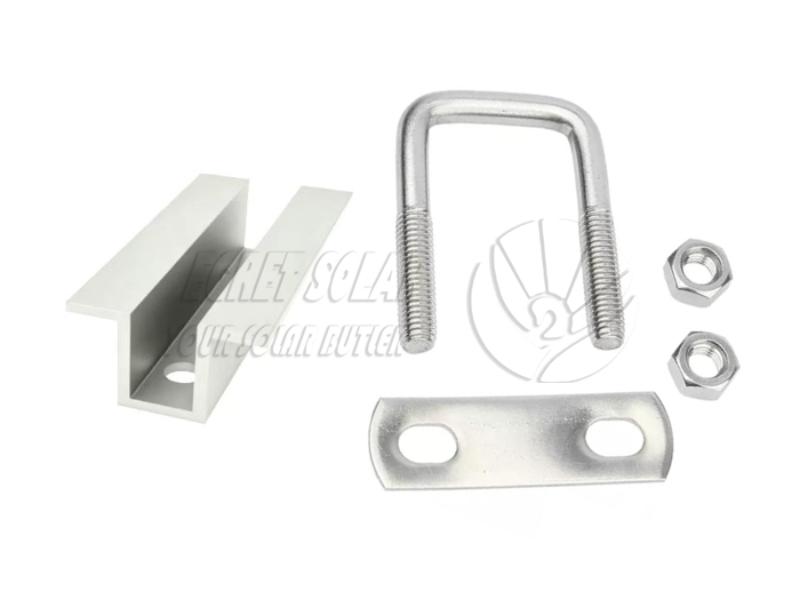

Dakarten osagaiak

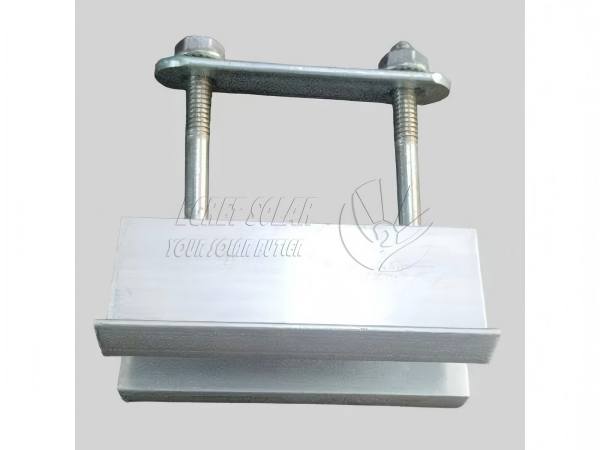

U-bolt pv clamp multzo osoa multzo gisa bidaltzen da, ez da osagarririk erosi behar. Multzo osoa honako hauek osatzen dute:

1.Aluminiozko erdiko giltza *1

(Al6005-T5 aluminiozko aleazio profil estrusioa, gainazal anodizatua

2.Aluminiozko plaka luzea*1

(Material bereko aluminiozko euskarria)

3. U-torlojua * 1:

(Q235 altzairuzko galbanizatua, guztiz tolestua, herdoilaren aurkakoa eta eguraldiarekiko erresistentea)

4.Garbigailu lauak *2

(Beroan galvanizatutako lokailu estandarrak, askatzeko eta irristatzearen aurkakoak)

5.Flange azkoinak edo kanpoko azkoin hexagonalak *2

U eguzkiaren erdiko euskarriaren ezaugarriak

Estresaren banaketa orekatua, panelen irristatzea saihestuz

Aluminiozko euskarriaren eta eguzki-panelaren markoaren eta errailaren arteko juntura-eremu handiak tentsioaren banaketa berdina bermatzen du erdiko euskarri arruntarekin alderatuta, panelen desplazamendua saihesten baitu haize gogorren eta tenperaturaren gorabeheretan.

Epe luzerako kanpoko korrosioarekiko erresistentzia

Eguzki-muntatzeko geruza bikoitzeko euskarriak UV izpiei, euriari eta korrosio azido/alkaliari aurre egiten die; U-torlojuak beroan galbanizatuta daude, eta herdoilik gabeko funtzionamendua bermatzen dute 15 urtez, nahiz eta gatz-ihinztadura handiko kostaldeko eremuetan eta hegoaldeko eskualde euritsuetan, kanpoko ingurune gogorretarako egokiak.

Saldu osteko zerbitzu bikaina

Gure produktuek kalitate handiko altzairuzko oinarrizko materialak erabiltzen dituzte eta 65 µm-ko geruza galvanizatua dute, 25 urteko iraupena eta 12 urteko bermea eskaintzen dutenak.

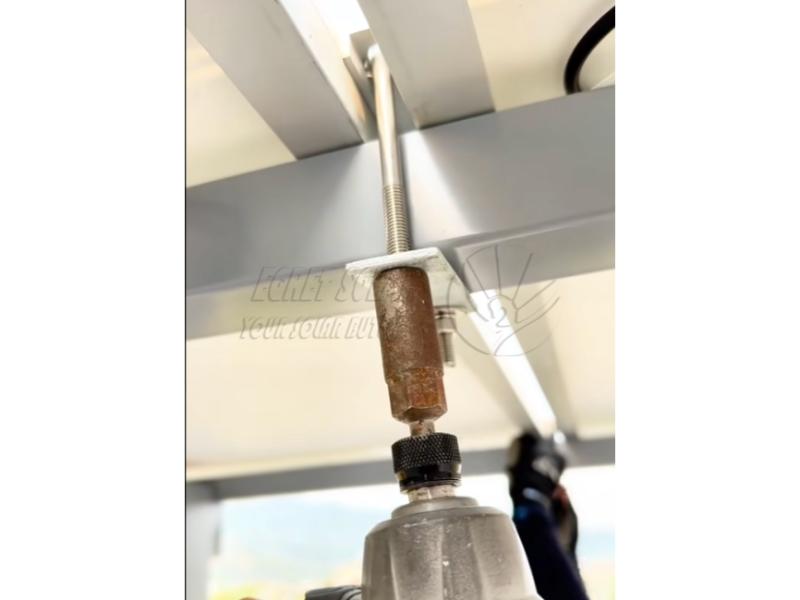

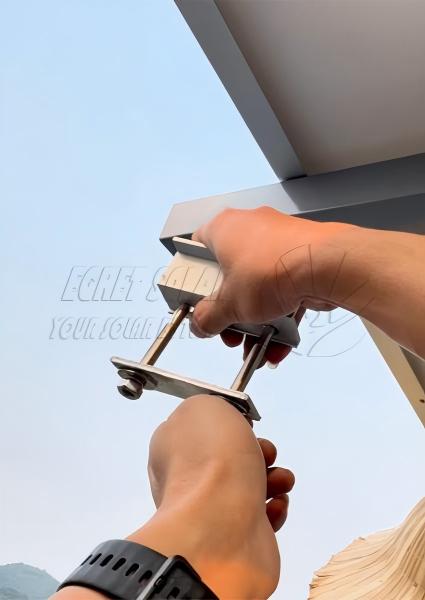

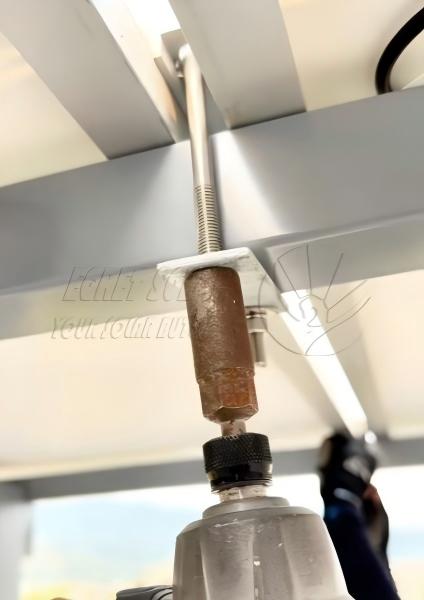

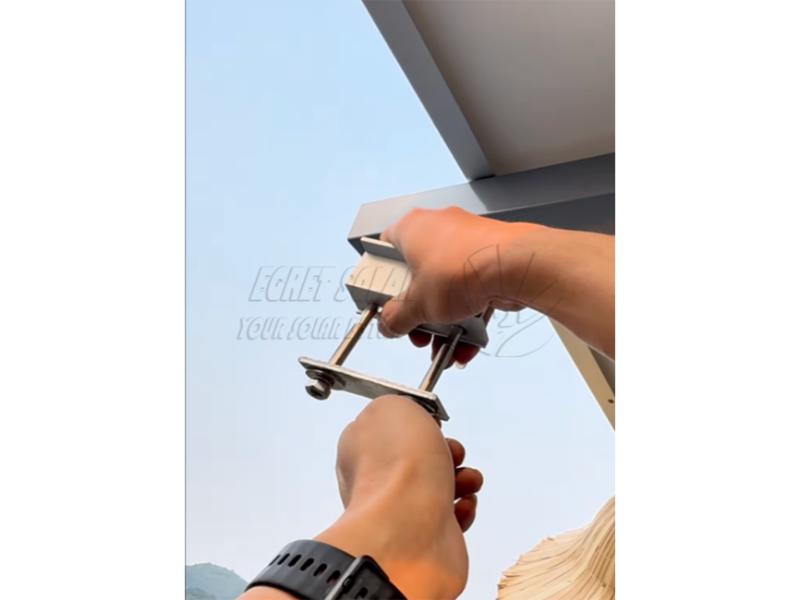

                                                                   Maurizioko bezero batek emandako instalazioaren argazkia

Ohiko galderak

Q1. Zein hodi karratu habetan lotu daiteke U-bolt-a?

A1. U-torloi estandarrak galbanizatutako/ZAM altzairuzko habe karratu angeluzuzenekin egokitzen dira. Zure euskarriak zabalera/lodiera habe bereziak erabiltzen baditu, U-bolt altuera eta irekiera zabalera pertsonaliza ditzakegu zure marrazkien arabera.

Q2. Itsasotik gertu dauden gatz-ihinztadura handiko eremuetan erabil al daiteke pitza hau?

A2: Bai. Eguzki-U erdiko euskarria UV erresistentea eta euri azidoaren aurkakoa da; Beroan galbanizatutako lokailuek 500 orduko gatz-azterketa bat gainditzen dute. Ingurune oso korrosiboetarako, esate baterako, uharteetarako, zink-aluminio-magnesiozko torlojua berritu daiteke, kanpoan 20 urte baino gehiagoko bizitzarekin.

3.G.: Instalazio-ingurunea gogorra bada, ba al daukazu gomendatutako lurreko sistemarik erdiko besarkada honetara egokitu daitekeen?

E: Indar handiko zam karratu hodi sistema erabiltzea gomendatzen dugu, Europan elur eta haize handia duten guneetarako egokia. Ez da soldadurarik behar, konexioa eta finkapena zuzenean torlojuekin egiten dira, instalazioa erosoa eginez.
