Amaierako Besarkadak

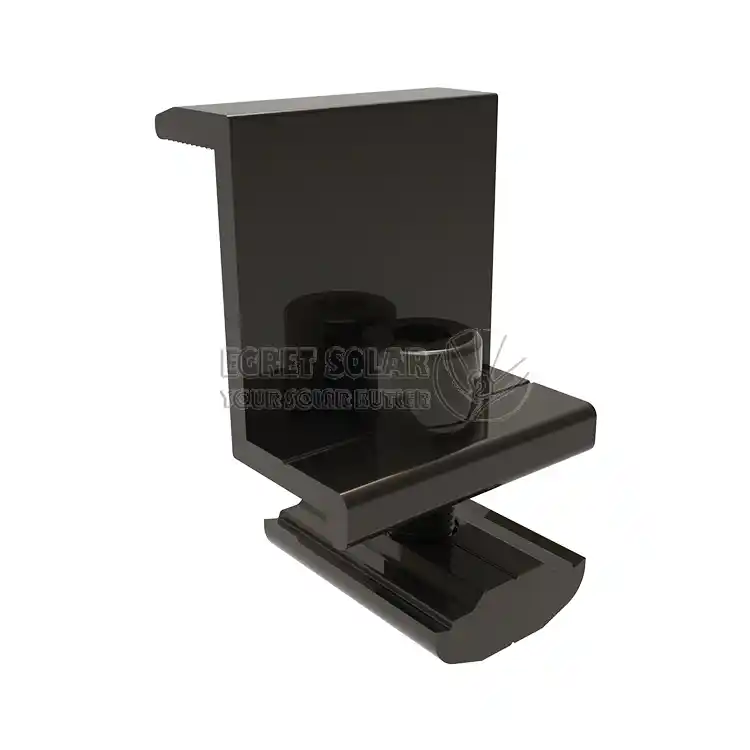

TheAmaierako Besarkadak deEguzki lertxuntxoa, presio ertaineko blokea bezala, osagaien markoaren lodierarekin bateragarria izan behar da (normalean 30-40 mm), izan daitekePertsonalizatuaingeniaritza soluzio ezberdinen arabera, eta anodizatutako aluminiozko aleaziozko materialez egina dago osagaien markoarekin korrosioa saihesteko eta aldi berean paper isolatzailea izateko.

Ezaugarri nagusiak

amaierako clamp eguzkiaerrenkada bakoitzaren kanpoaldeko osagaiaren markoa errailaren amaieran finkatzen du, irrista ez dadin. Aldi berean, osagaien ertzak sakatzeak alboetatik haizea, euria eta hautsaren inbasioa murrizten laguntzen du.Matrizearen ertzean dago eta zuzenean haizearen altxatze-indarra (gorantz tiratzeko indarra) eta haizearen xurgapen-indarra jasaten ditu.

Eguzki clamp arteko aldea

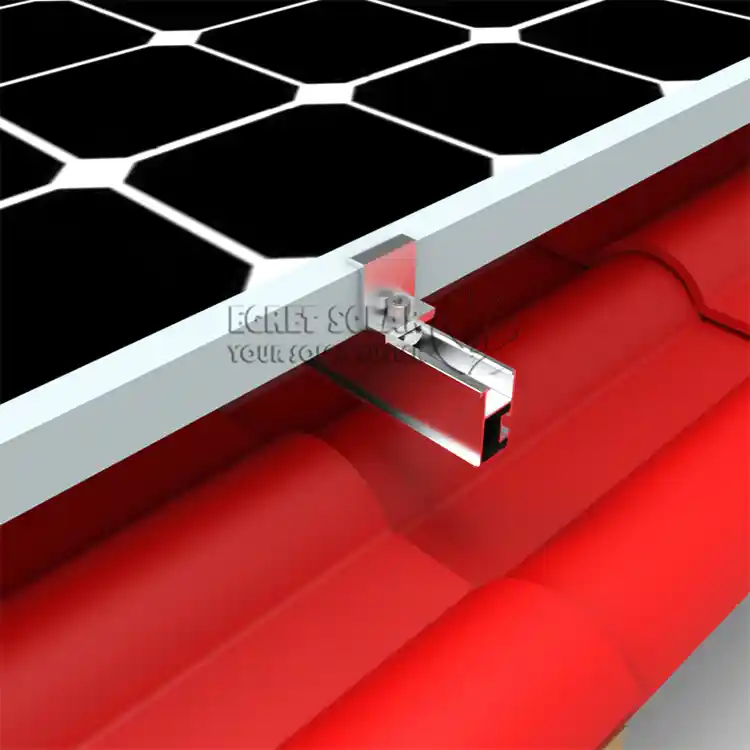

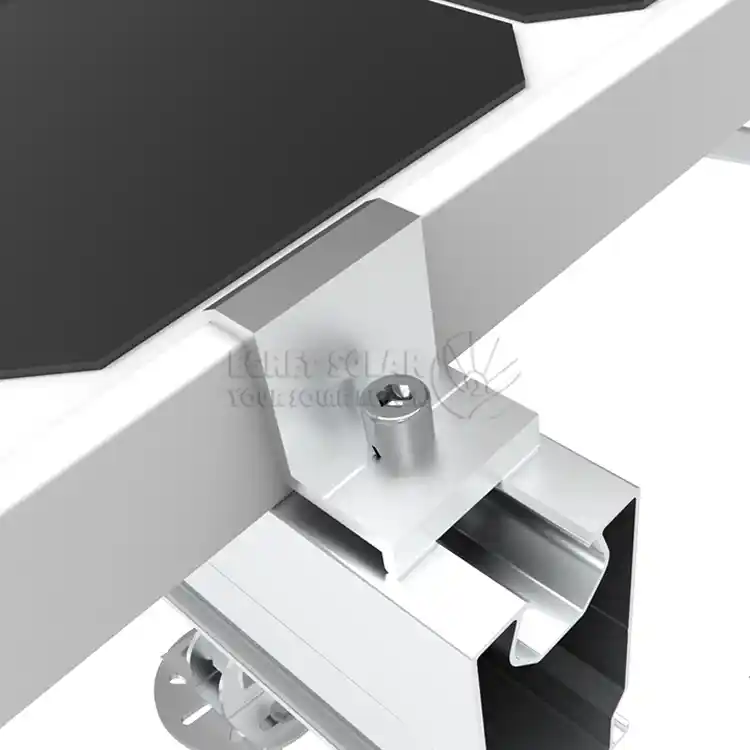

Instalazio-posizioaEguzki plaken amaierako besarkadaarrayaren hasieran eta amaieran dago, eta modulu baten kanpoko markoa bakarrik dago finkoa. Bere oinarrizko indarrak moduluaren alde batetik ertzeko haize-karga indartsuena jasaten du, eta, aldi berean, terminalen finkapenaren papera betetzen du, haize-presioari aurre eginez eta ertza zigilatzea. Itxura normalean mutur bat itxita edo amaierako estalkia duela diseinatuta dago.

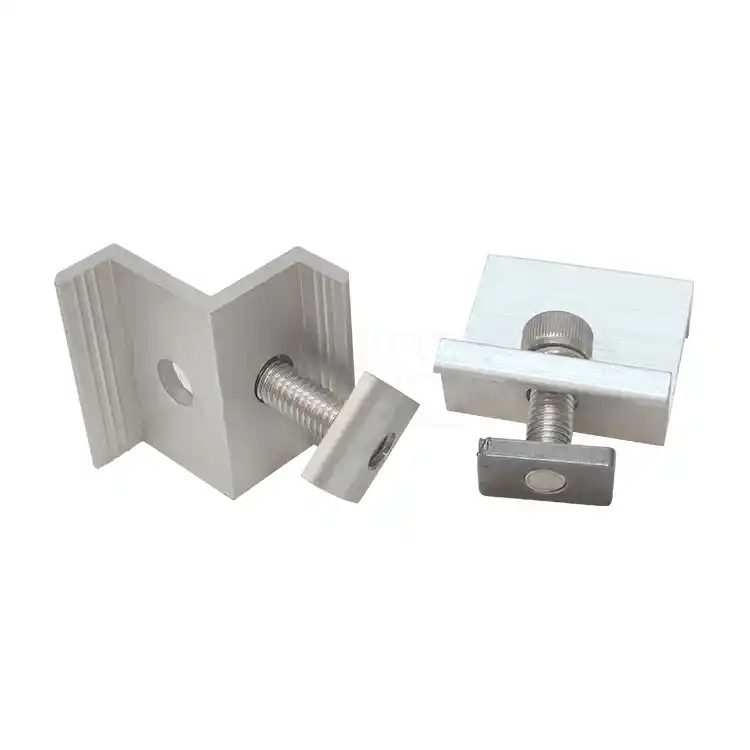

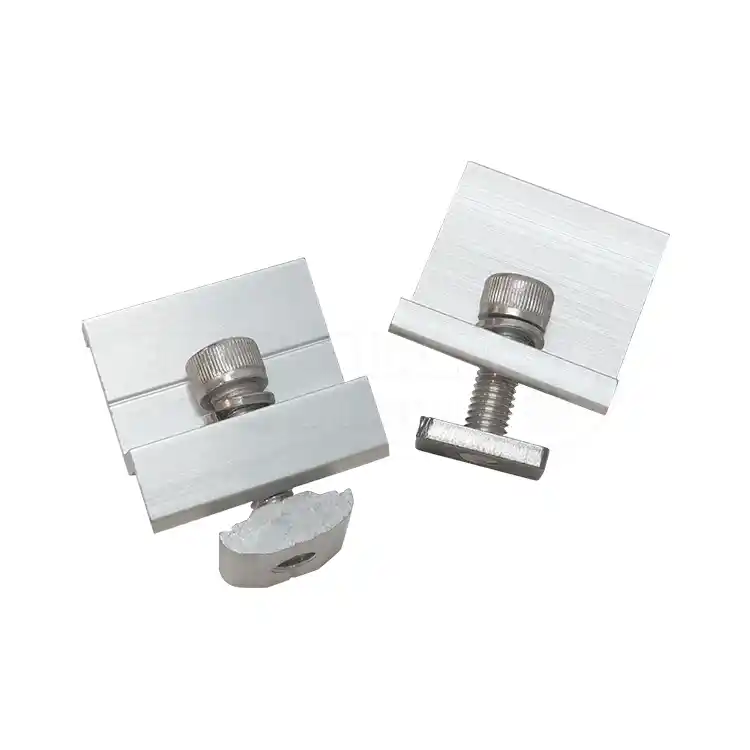

Mid Clamp matrizearen erdian instalatzen da eta ondoko bi osagaien barneko markoak aldi berean estutzen ditu, ondoko bi osagaiek transmititzen duten indarra jasanez. Batez ere goranzko haizearen altxatze indarrari aurre egiten dio. Mid Clamp-aren bi muturrak irekita daude eta panelari eusteko erabiltzen dira.

Diseinu-printzipioak

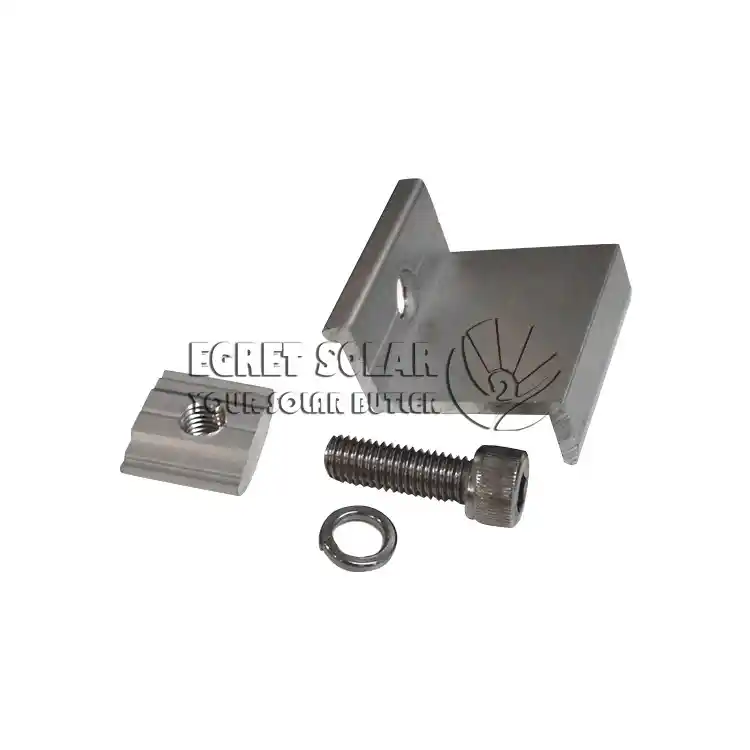

Produktuaren diseinuak ingeniaritza praktikoan askotan aurkitzen diren funtsezko arazoak konpontzen ditu, amaierako presio bloke tradizionalak estutzen direnean biraketa eta desplazamendurako joera du,Eguzki lertxuntxoaren diseinuakEguzki-panelak muntatzeko amaierako besarkadakDiseinatutako, garatu eta ekoitzitako hiru angeluko ​​errodamendu-azalak lotzeak beheranzko blokeo-indar bertikal batean bihurtzen du kontaktu gainazal berezi baten bidez, funtsean arazo hau konponduz eta instalazioa sendoagoa bihurtuz, T-bolt diseinua irristagaitzaren aurkako hortzekin Torlojuak gida-errailaren zirrikituetan finkatzeko, esku bakarreko funtzionamendua posible eta erosotasuna asko hobetzen du.

Jendeak ere galdetzen du

G: Zergatik etorri behar da gida errailen eta osagaien marka edo serie bateragarri berekoa? Erabili al daitezke ausaz?

A: Ez da gomendagarria nahastea. Bat-etortze mekanikoa dela eta, marka ezberdinetako profilen (gida-errailak) zirrikituaren zabalera eta forma tolerantzia desberdinak dira. Theeguzki-panelen amaierako besarkadak

edo T-bolt-a behar bezala ez sartzea edo blokeatuta egotea, eta ondorioz, instalazio ezegonkorra izango da.

G: Instalazioan zehar, torlojuak biraka jarraitzen dute eta ezin dira estutu. Zer egin behar dut?

A: Instalazio-sekuentzia edo tresna desegokiek eragin dezakete. Lehenik eta behin, ziurtatu torlojuaren burua behar bezala sartuta dagoela gida-errailaren zirrikituan. Bigarrenik, dinamizazio-giltza bat erabili behar da eta estutzea produktuaren eskuliburuan zehaztutako momentu-balioaren arabera egin behar da (normalean 16 eta 20 Newton-metro bitarteko tartean). Lehenik eta behin, eskuz estutu eta, azkenik, giltza dinamometrico batekin.

G: Zeintzuk dira eskualde elurtuetan eta hotzetan produktuetarako materialak aukeratzeko baldintza bereziak?

A: Material nagusi gisa aluminiozko aleazioa erabiltzea gomendatzen da. Gainazala anodizatutako oxidazioarekin tratatzen da babes-geruza ona emateko eta korrosioa saihesteko.
