Nola instalatu ekialde-mendebaldeko balastoaren eguzki-muntatzeko sistema?

[Instalatu aurretik prestatzea]

Hona hemen instalatu aurretik prestatu behar dituzun elementuen zerrenda:

Tresnak:

Torlojua: Torlojuak sendo estutzeko erabiltzen da.

Neurketa zinta: euskarria posizio egokian dagoela ziurtatzeko erabiltzen da.

Maila: euskarria horizontalean instalatuta dagoela egiaztatzeko erabiltzen da.

Gure eguzki balasto sistemak osagarri hauek ditu:

Aurrez muntatutako tripode euskarria, erraila eta errail-elikadura,Erdiko PintzaEta Bukaerako Besarkada、Rail Pintza、Lurrerako Klipa EtaLurreratze Lug、Balast Erretilua、M8 * 60 Torloju Hexagonalak eta M8 Brida Azkoina. Kontuan izan behar da zementuzko blokeak zuk zeuk eman behar dituzula.

Aurrez muntatutako Tripode euskarria

Rail Eta Rail Splice

Erdiko Besarkada Eta Amaierako Besarkada

Rail-Bentza

Lurreratze Clip Eta Lur Lug

Ballast Erretilua

[1. urratsa]

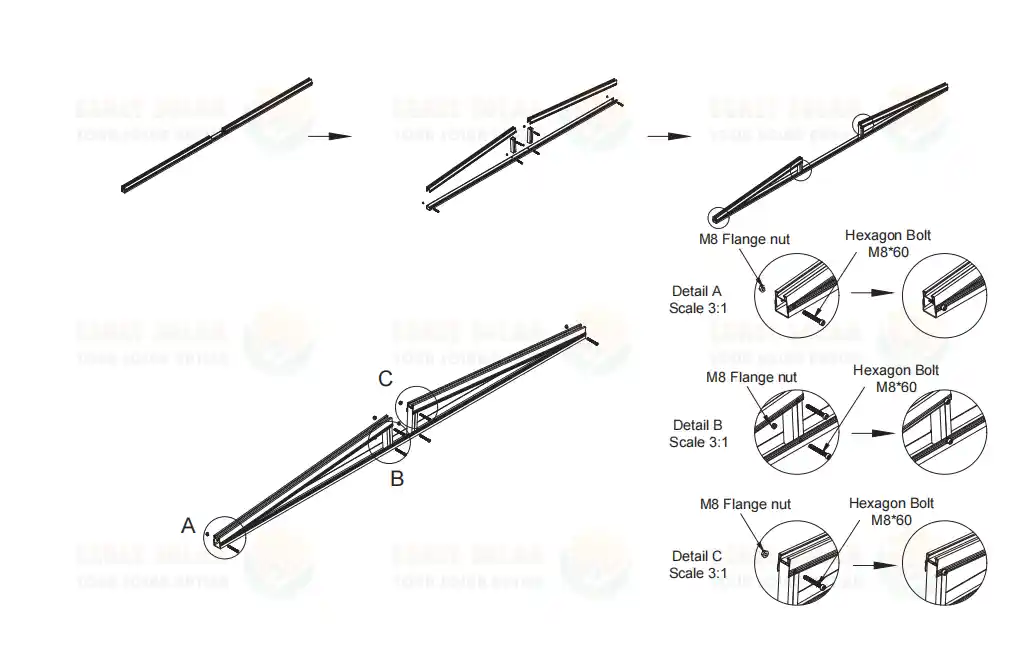

Tolestu aurrez muntatutako euskarria eta instalatu M8 * 60 torloju hexagonalak eta M8 brida azkoinak beheko diagraman markatutako A, B eta C puntuetan, tripodearen euskarria ziurtatzeko.

[2. urratsa]

Marrazkien arabera, Eguzki Teilatu Laua Muntatzeko Sisteman aurrez muntatutako tripode euskarriak 2500 mm-ko tarteetan daude antolatuta.

[3. urratsa]

Jarri balasto erretilua aldez aurretik muntatutako tripode euskarrian, eta bi balasto erretiluen arteko tartea gutxi gorabehera 1275 mm-koa da, irudian ikusten den moduan.

[4. urratsa]

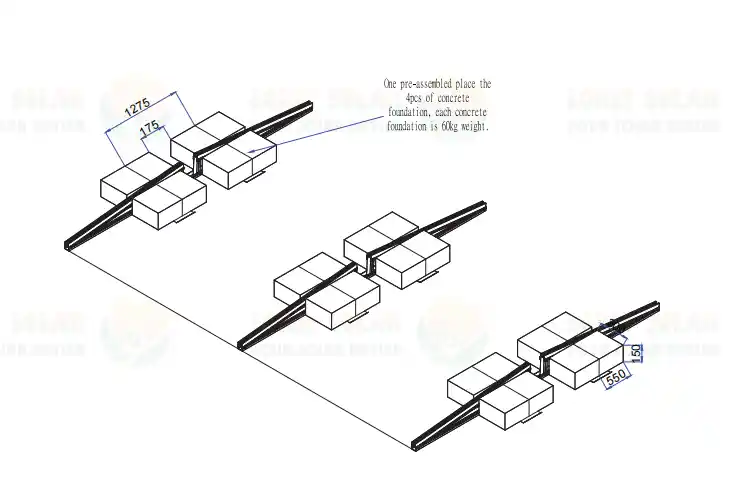

Jarri hormigoizko blokea balasto erretiluan. Kontuan izan behar da aldez aurretik muntatutako tripode-euskarri batek hormigoizko lau blokeren bidez eutsi behar duela eta hormigoizko bloke bakoitzak gutxienez 60 kg-ko pisua izan behar duela. Hormigoizko Teilatu Lauko Ballast Eguzki Muntatzeko Sisteman zementu-blokeen neurriak eta kokapena hurrengo irudian ageri dira.

[5. urratsa]

Aurretik muntatutako tripode euskarriaren, balasto erretiluaren eta hormigoizko blokearen goiko ikuspegia da honakoa, goiko instalazio-urratsak amaitu ondoren.

[6. urratsa]

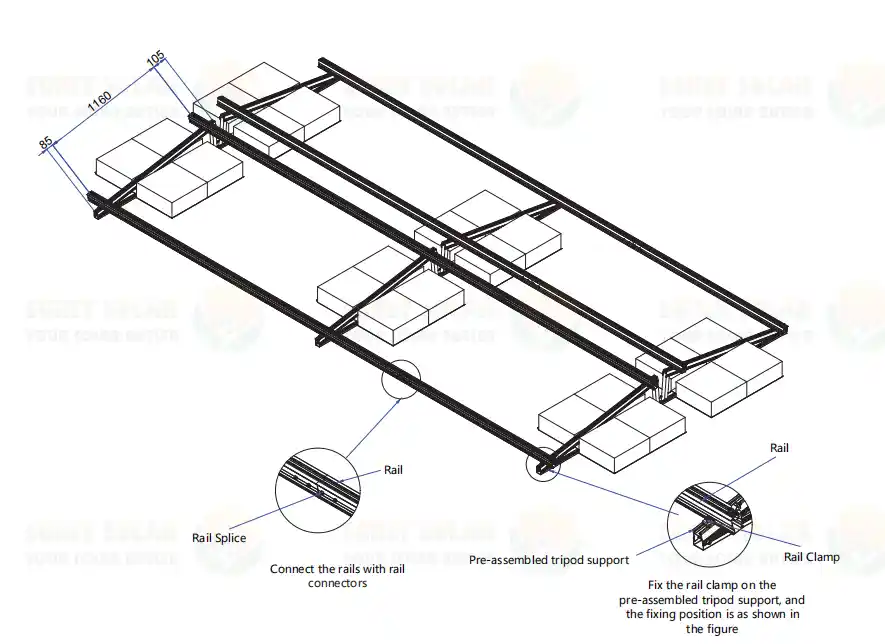

Konektatu errailak errail-juntura erabiliz eta finkatu errail-bestoiak aurrez muntatutako tripode euskarrian, irudian ikusten den moduan.

[7. urratsa]

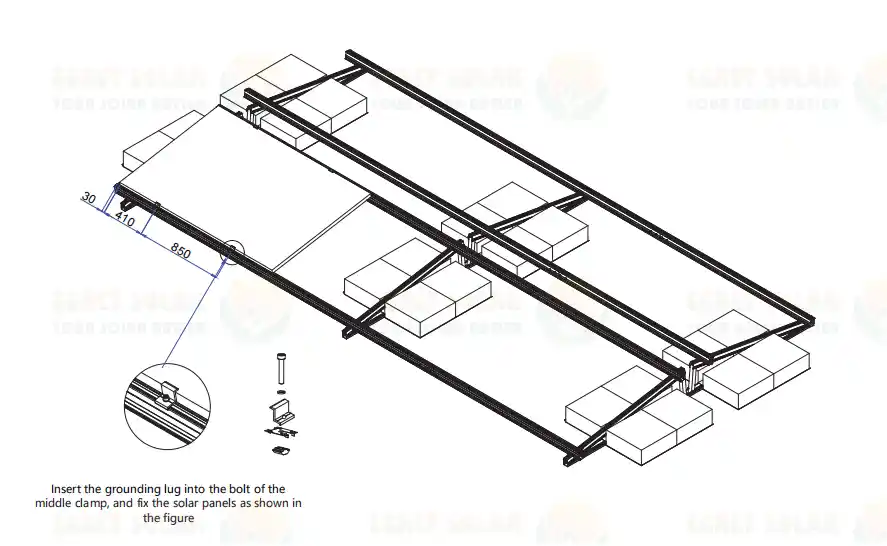

Jarri eguzki-panela errailean eta sartu lurrerako klipa erdiko besarkaderaren torlojuan, irudian ikusten den moduan.

[8. urratsa]

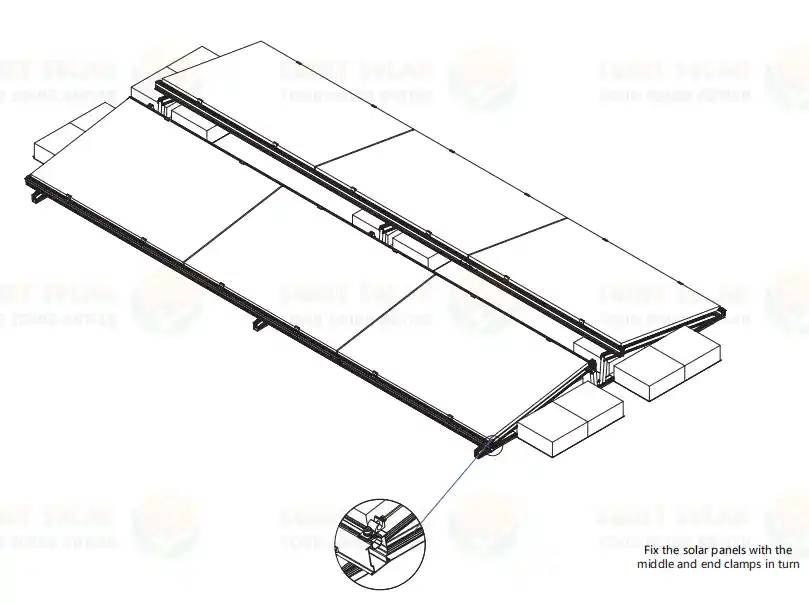

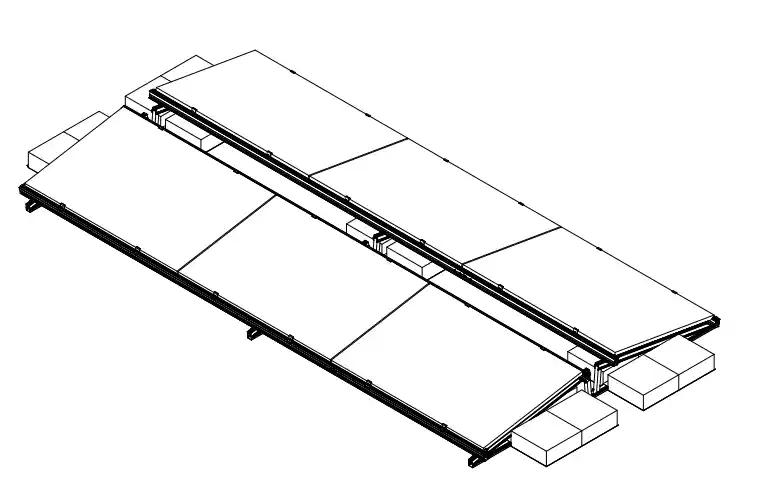

Jarri eguzki-panelak sekuentzian, eta, ondoren, instalatu erdiko besarkada eta amaierako besarkada horiek ziurtatzeko, irudian ikusten den moduan. Honen bidez, Ekialde-Mendebalde Eguzki Balastadun Muntatze Sistema osoa instalatzen da.

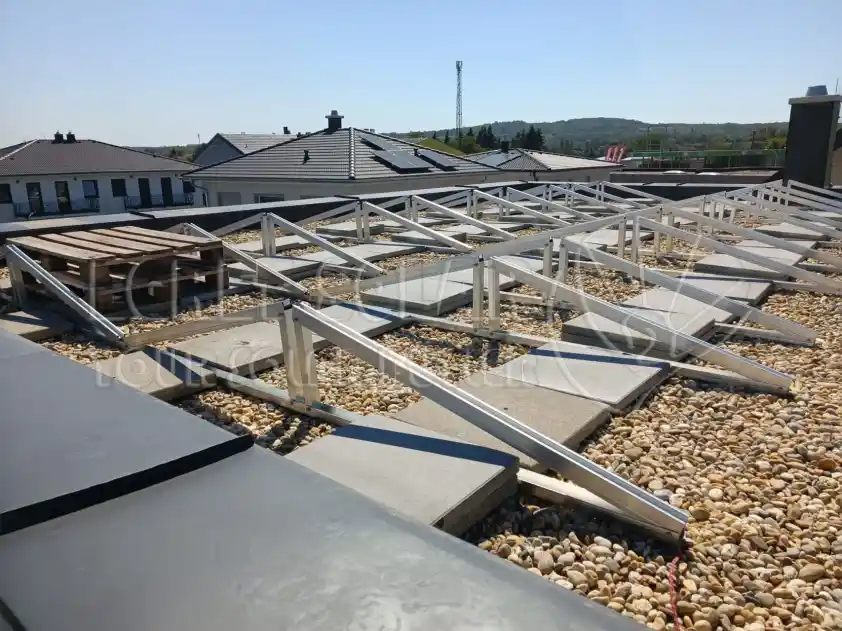

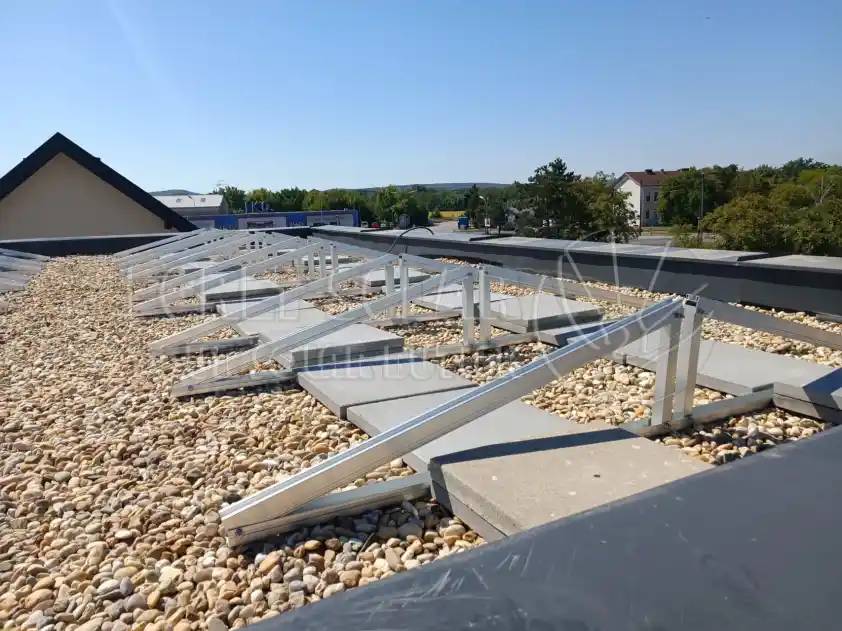

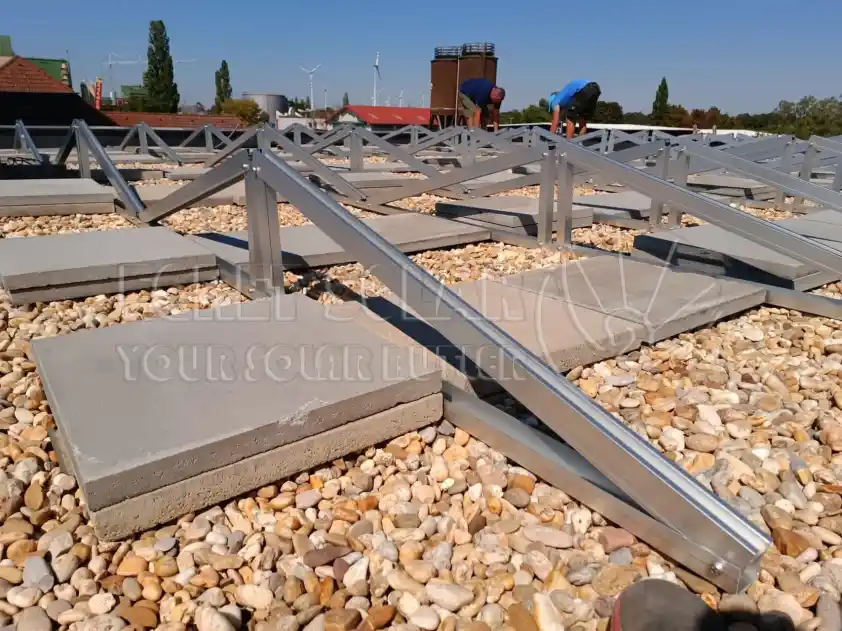

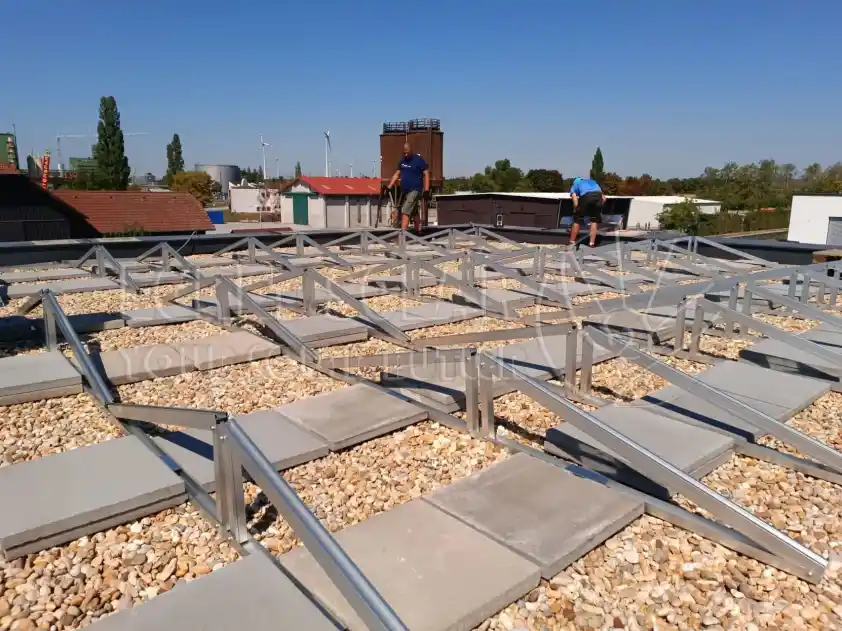

[Instalazio adibidea]
